日本国内の発電施設の塔状構造物では，比較的太短い細長比約20の円形鋼管部材も使用されており，(1)座屈履歴性状 や累積変形性能が不明，(2)現状の柴田・若林モデルの適用範囲外に ある，(3)亀裂発生時期予測手法の適用性は不明という未解明な点が 残されています。そこで本研究では，まず，細長比の小さな円形鋼管部材の繰返し載荷実験より座屈履歴性状と累積変形性能の把握と亀裂発生時 期予測手法の適用性を検証し，次に柴田・若林モデルを細長比約20~40，径厚比約64~83の円形鋼管部材に適用拡大し，続いて有限要素法を用いた部材実験の補完解析を行い，最後に塑性歪のみに基づく現在の亀裂発生時期予測手法の適用限界を考察しました。
・本研究で提案した修正柴田・若林モデルM6のサンプルコードはこちらから配布しています。

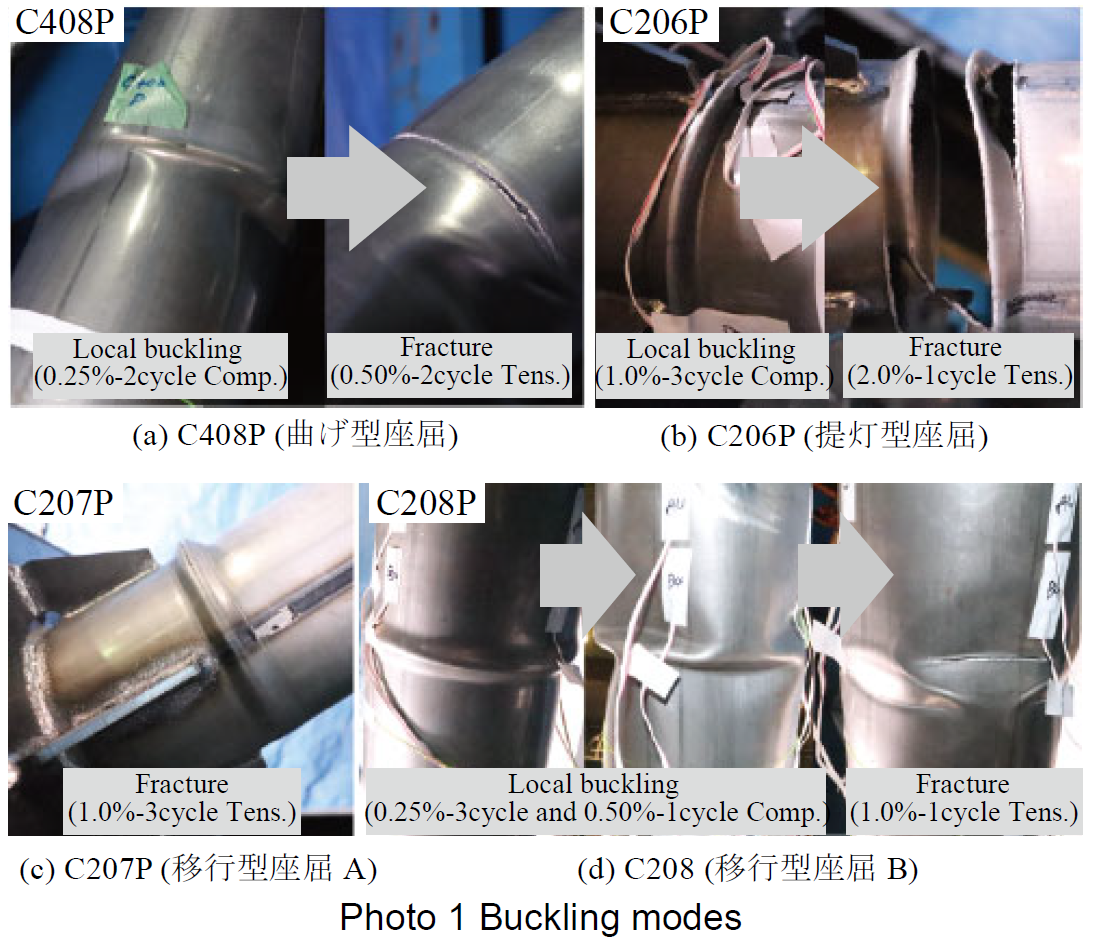

A series of quasi-static cyclic tests of cold-formed circular hollow section members (which is used in steel tower structures) with 20 or 40 of the slenderness ratio and 60 to 80 of the diameter-to-thickness ratio was performed to investigate the buckling behavior and the cumulative deformation capacity. A modified Shibata- Wakabayashi hysteresis model was proposed based on the experimental result. Moreover, finite element analysis was performed to analyze the local strain and to validate the existing simple evaluation method of fracture initiation on the local buckling part of cold-formed circular hollow section members.
